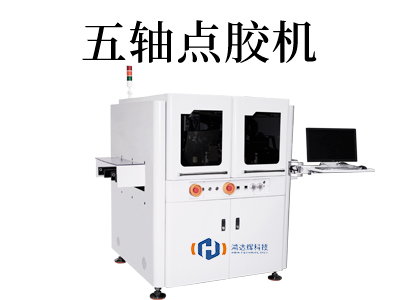

超窄邊框五軸聯動點膠機是一種高精度、高效率的自動化設備，專門用于處理超窄邊框等復雜形狀的點膠需求。以下是對該設備的詳細介紹：

一、定義與特點

1. 定義：超窄邊框五軸聯動點膠機是一種具有五個自由度（包括三個直線軸X、Y、Z和兩個旋轉軸，如A軸和B軸或R軸）的自動點膠設備，能夠實現空間內的自由傾斜、旋轉點膠。

2. 特點：

   • 高精度：采用高精度的伺服電機和控制系統，能夠實現對膠水位置和數量的精確控制，定位精度可達±0.01mm。
   • 高靈活性：五個自由度設計使其能夠適應不同形狀和尺寸的工件，特別是超窄邊框等復雜形狀的點膠需求。
   • 自動化程度高：自動化操作大大減少了人工操作的時間和成本，提高了生產效率。
   • 智能化：部分設備配備了先進的視覺識別系統，能夠準確捕捉工件的位置和形狀，進一步提升了點膠的精度和智能化水平。

二、工作原理

1. 程序設定：根據工件的形狀、尺寸和點膠要求，在控制系統中設定好點膠的路徑、速度、膠量等參數。這些參數可以通過CAD/CAM軟件預先編程，并導入到點膠機的控制系統中。
2. 工件定位：將待點膠的工件放置在點膠機的工作臺上，并通過夾具或吸盤等裝置進行固定，確保工件在點膠過程中不會移動或傾斜。
3. 點膠頭定位：五軸點膠機的點膠頭通過伺服電機驅動，在X、Y、Z三個直線軸上進行移動，以定位到工件的指定點膠位置。同時，兩個旋轉軸也參與運動，使得點膠頭能夠從任意角度接近工件表面，適應復雜曲面的點膠需求。
4. 膠水供給：點膠頭通過特定的供膠系統（如氣壓式、螺桿式、活塞式等）接收膠水，并根據設定好的膠量參數進行精確計量和供給。
5. 點膠作業：在控制系統的作用下，點膠頭按照預設的路徑和速度在工件表面進行移動，并將膠水均勻地涂布在指定位置。在移動過程中，伺服電機通過精確控制各軸的運動，確保點膠的精度和穩定性。
6. 監控與調整：部分高端的五軸點膠機配備了CCD視覺自動定位系統、膠路檢測系統等智能功能。這些系統能夠實時監控點膠過程，檢測膠水的涂布情況，并在發現異常時自動調整參數或發出警報。

三、應用場合與領域

1. LCM制程：用于lcm制程中cf與tft以及背光部的三側uv或熱熔膠封膠，達到粘接補強和防漏光要求。
2. 電子制造業：如智能手機、平板電腦等電子設備的電路板和相關元器件的粘接和固定。
3. 汽車制造業：如車燈、反光鏡等部件的固定和粘接。
4. 醫療器械制造業：用于制造精密醫療器械的零部件。

四、產品優勢

1. 針對異型窄邊框側邊封膠：搭載五軸差補聯動技術，任意形狀均能實現精準噴膠。
2. 噴膠效果優異：有效解決掛膠和溢膠等問題，最小膠厚可達0.1mm。
3. 自動化程度高：真空旋轉平臺，伺服機械手驅動點膠頭，提高生產效率。

綜上所述，超窄邊框五軸聯動點膠機以其高精度、高效率、高靈活性、智能化以及節省成本等優勢特點，在現代工業中發揮著越來越重要的作用。
