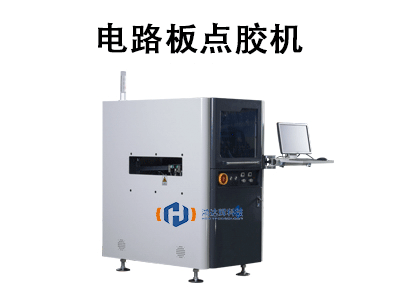

在電子制造領域，電路板點膠機（也稱PCB點膠機）是實現高精度、高效率生產的關鍵設備之一。它通過精確控制膠水的涂布位置與用量，確保電子元器件的穩固性、密封性及電路可靠性，廣泛應用于消費電子、汽車電子、醫療設備等行業。本文將從其工作原理、核心優勢、應用場景及選型建議等方面，全面解析這一設備的技術特點與行業價值。

一、電路板點膠機的定義與作用

電路板點膠機是一種自動化設備，專用于將膠水、密封劑等流體材料精準涂布于PCB板或電子元件的指定位置。其主要作用包括：

固定貼片元件：防止元器件在運輸或使用中脫落；

密封保護：涂布防水膠或?qū)崮z，提升電路板的耐候性與散熱性能；

絕緣處理：避免電路短路，增強產品安全性。
尤其在微型化、高密度電路板生產中，人工點膠難以滿足精度要求，而全自動點膠機可通過編程實現微升級別的精準控制，誤差可低至0.001毫升。

二、電路板點膠機的工作原理

電路板點膠機的核心運行流程可分為以下步驟：

供料系統：膠水通過氣壓、螺桿泵或活塞泵從儲膠桶輸送至點膠頭，系統根據膠水粘度自動調節壓力；

定位與運動控制：機械臂或多軸滑臺將PCB板移動至預設位置，視覺系統（如攝像頭）可自動識別元件位置并校準路徑，適用于復雜電路板；

點膠執行：點膠頭通過精密噴嘴釋放膠水，支持打點、畫線、弧形等多種涂布模式；

實時反饋與調整：傳感器監測膠水流量與位置，動態優化參數以確保一致性。

三、電路板點膠機的核心優勢

與傳統手工操作相比，電路板點膠機的優勢顯著：

超高精度：采用閉環控制系統與高精度機械臂，最小點膠量可達0.001毫升，滿足微型化元件的需求；

高效生產：全自動機型可24小時連續作業，效率提升3-5倍，尤其適合大批量訂單；

靈活適配：支持多種膠水類型（如UV膠、環氧樹脂、硅膠）和不同尺寸的PCB板；

質量穩定性：通過程序化控制減少人為誤差，確保每塊電路板的涂膠一致性。

四、應用場景與行業案例

消費電子：智能手機、筆記本電腦的芯片封裝與元件固定；

汽車電子：ECU控制板、傳感器涂膠密封，提升耐高溫與抗震性能；

LED照明：燈珠封裝與散熱膠涂布，延長燈具壽命；

醫療設備：精密儀器的防水密封與無菌處理。
以視覺點膠機為例，其通過圖像識別技術實現復雜電路板的自動定位，誤差小于0.02mm，已逐步替代傳統半自動設備。

五、如何選擇合適的電路板點膠機？

選型需綜合考慮以下因素：

生產需求：高精度場景選擇全自動視覺點膠機，中小批量可選半自動機型；

膠水特性：高粘度膠水需配螺桿泵供料系統，快干膠則需防固化設計；

擴展功能：如自動清洗、多針頭并行作業，可進一步提升效率；

售后服務：優先選擇提供技術培訓與長期維護的品牌，降低停機風險。

六、未來發展趨勢

隨著智能制造與工業4.0的推進，電路板點膠機正朝著智能化與集成化方向發展：

AI視覺引導：通過深度學習優化路徑規劃，適應更復雜的電路設計；

物聯網整合：實時監控設備狀態并預測維護需求，減少故障率；

綠色環保：采用低揮發膠水與節能設計，符合可持續發展要求。

結語

作為電子制造中不可或缺的設備，電路板點膠機通過技術創新持續推動行業升級。企業需根據自身需求合理選型，并關注智能化與高精度設備的投入，以提升生產效率和產品競爭力。未來，隨著5G、物聯網等技術的普及，點膠機將在更多高端領域展現其核心價值。
