隨著半導體和集成電路技術的飛速發展，芯片封裝工藝對精度、效率及可靠性的要求日益提高。自動高速點膠機憑借其高精度、高速度、自動化等優勢，成為解決芯片封裝難題的核心設備之一。本文將從技術應用、優勢及行業趨勢等角度，深入解析自動高速點膠機在芯片封裝中的關鍵作用。

一、自動高速點膠機在芯片封裝中的核心應用場景

1. 芯片粘接固定

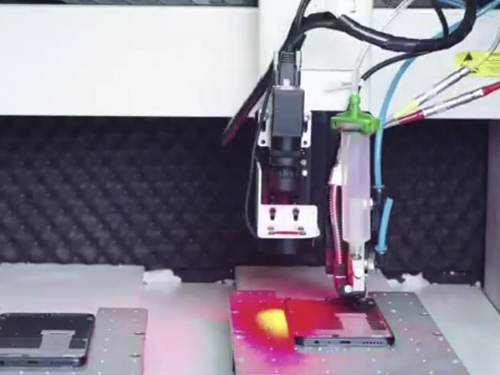

在集成電路封裝中，芯片與基板（如PCB）的粘接需要極高的位置精度。傳統人工點膠易因操作誤差導致元件移位或脫落，而自動高速點膠機通過噴射點膠技術，結合大理石機臺的穩定性，可實現微米級精度的膠水涂覆，確保芯片與基板牢固粘接。例如，在PCB表面點膠后，通過加熱固化工藝，顯著提升電子元器件的固定強度。

2. 底部填充（Underfill）

芯片倒裝工藝中，由于芯片與基板之間的接觸面積小，易因熱膨脹或外力沖擊導致凸點斷裂。自動高速點膠機通過精確控制膠水注入芯片與基板的縫隙中，填充后固化形成保護層，不僅增大連接面積，還提升結合強度與抗震性能。這一過程有效避免了傳統點膠中常見的拉絲、滴膠等問題，顯著降低芯片失效風險。

3. 表面涂膠與封裝保護

芯片焊接完成后，需在其表面涂覆一層低粘度、高流動性的環氧樹脂。自動高速點膠機通過精準控制膠量，均勻覆蓋芯片和焊點區域，形成保護層。此舉不僅提升芯片外觀，還能防止外界腐蝕、濕氣侵入及機械磨損，從而延長芯片使用壽命。

二、自動高速點膠機的技術優勢

1. 高精度與一致性

采用精密控制系統和噴射點膠技術，膠量誤差可控制在±1%以內，確保每個封裝環節的膠水分布均勻一致，滿足芯片微米級封裝需求。

2. 高效生產與成本優化

高速點膠機的噴膠速度可達傳統設備的3-5倍，大幅縮短生產周期。同時，自動化流程減少人工干預，降低人力成本與材料浪費。

3. 靈活性與智能化

設備支持多參數調節，適配不同尺寸、形狀的芯片封裝需求。部分機型還配備智能檢測系統，實時監控膠水狀態和設備運行，提前預警故障，提升生產穩定性。

結語

自動高速點膠機通過其在芯片粘接、底部填充和表面涂膠等環節的卓越表現，已成為半導體封裝行業不可或缺的核心設備。未來，隨著技術迭代與市場需求升級，該設備將在智能化、多功能化方向持續突破，為芯片封裝工藝提供更高效、更可靠的解決方案。
