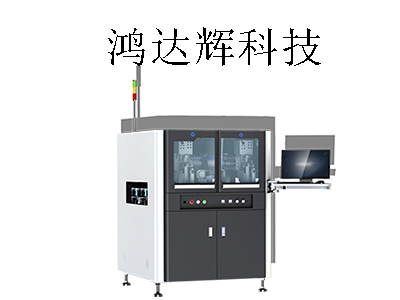

合金電阻芯片是一種以合金作為電流介質的電阻，具有。低阻值、高精密、低溫度系數、耐沖擊電流和大功率等特點。這種電阻主要應用在電流采樣、短路保護等場景。為了提高電阻值的精度和可重復性，合金電阻芯片需要應用到自動點膠機的點膠機工藝。應用點膠工藝主要有以下好處：

1. 增加電阻芯片的電阻值精度

點膠工藝能夠?qū)⒁后w合金更加準確的涂敷到電阻芯片表面，從而確保電阻值的穩定性和準確性。

增加電阻芯片的導電性能：

點膠工藝能夠增加電阻芯片的導電能力，從而提高整個電路的可靠性和穩定性。

3.保護電阻芯片的表面

點膠工藝的涂層能夠保護芯片表面，避免其受到劃傷、玷污和氧化等損傷。它還能增強芯片的機械強度，使其更加牢固，不易受到機械損傷或脫落。

4.提高電阻芯片的使用壽命

點膠工藝能夠很好的預防水汽和塵土對電阻芯片的影響，從而提高電阻芯片的使用壽命。

5. 提高電阻芯片的生產效率和一致性

點膠機能夠進行自動化生產，減少人工操作的失誤性，提高電阻芯片生產效率。通過精確控制點膠的位置和尺寸，可以確保產品的一致性和質量，減少不良品的產生。

總的來說，合金電阻芯片的點膠處理具有多方面的優勢。它不僅能夠提高電阻值的精度和穩定性，還能增加導電性能、保護芯片表面、增強機械強度、防止水汽和塵土侵入，并提高生產效率和產品一致性。因此，在制造過程中，對合金電阻芯片進行點膠處理是十分必要的。
