想象這樣一個場景：在一條24小時運轉的晶圓后道封裝產線上，一枚指甲蓋大小的芯片正等待完成底部填充（Underfill）工藝。此時，一滴直徑不足0.3毫米的環氧樹脂膠水，必須精準注入芯片與基板之間的狹小縫隙——寬度常常不到100微米。多一納升，可能溢出污染焊點；少一納升，又無法形成可靠支撐。這看似微不足道的一滴膠，卻直接關系到整顆芯片能否在高溫高濕環境下穩定運行十年以上。

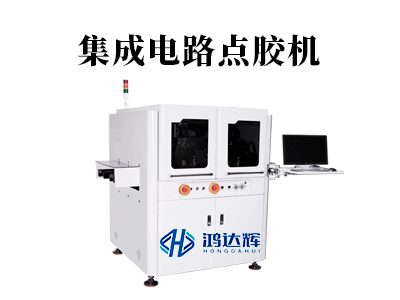

正是在這樣的極限挑戰中，集成電路點膠機的價值被徹底釋放。它早已不是傳統意義上的“打膠工具”，而是融合精密機械、流體控制與智能算法的高端制造裝備，堪稱半導體后道工藝中的“隱形工匠”。
集成電路對膠量的要求極其嚴苛，尤其在先進封裝如Fan-Out、2.5D/3D IC等工藝中，單次點膠體積常低于100納升。普通點膠設備難以勝任，而專業級集成電路點膠機則依賴高響應壓電噴射閥或閉環螺桿計量系統，實現膠量波動控制在±1%以內。
在這方面，鴻達輝科技憑借多年深耕，在微量膠液控制領域建立了顯著技術壁壘。其自主研發的智能驅動模塊與自適應壓力補償算法，能根據膠水粘度、溫度實時調整輸出參數，確保每一滴膠都“不多不少、恰到好處”。
點膠頭需要在復雜三維路徑上高速移動，同時保持亞微米級的位置重復性。這依賴于高剛性直線電機平臺、低熱膨脹結構設計以及納米級光柵反饋系統。任何微小振動或熱漂移，都可能導致膠線偏移，進而引發短路或空洞。
鴻達輝科技的集成電路點膠機采用一體化大理石基座與主動溫控系統，有效抑制環境干擾。其運動控制系統經過數千小時老化測試驗證，定位重復精度穩定在±0.01mm，遠超行業平均水平，成為眾多頭部封測廠的首選設備。
膠水并非理想流體——它的粘度會隨溫度變化，批次間也可能存在差異。若僅靠預設參數作業，極易造成工藝漂移。因此，高端集成電路點膠機普遍集成實時流量監測、膠高視覺檢測甚至AI膠形分析模塊。
鴻達輝科技在其旗艦機型中率先引入多傳感器融合反饋機制。例如，通過微型壓力傳感器監控膠路狀態，一旦檢測到堵塞或氣泡，系統可自動暫停并報警；配合高分辨率工業相機，還能對點膠后的膠寬、膠高進行在線測量，真正實現“過程可控、結果可溯”。
在Chiplet、HBM等高密度封裝中，芯片堆疊層數增加，熱應力集中問題突出。底部填充膠不僅起粘接作用，更是應力緩沖的關鍵。點膠不均會導致局部開裂或翹曲，直接影響產品壽命。專業點膠機通過連續軌跡控制與動態Z軸跟隨，確保膠水均勻填充每一個微間隙。
從低粘度UV膠到高填充導熱銀膠，不同材料對點膠系統提出截然不同的要求。鴻達輝科技提供模塊化閥體選配方案，支持快速切換應用場景。其設備已成功應用于晶圓級封裝（WLP）、SiP系統級封裝、CSP芯片尺寸封裝等多種工藝，展現出極強的材料適應性。
在追求“零缺陷”的半導體工廠，人工干預越少越好。鴻達輝科技的集成電路點膠機支持SECS/GEM通信協議，可無縫對接MES系統，實現全自動上下料、工藝參數遠程調用與生產數據追溯。某國際封測客戶反饋，導入鴻達輝設備后，Underfill工序的返修率下降超過60%，年節省成本超百萬元。
先進封裝：2.5D/3D IC、Fan-Out、Chiplet互連中的底部填充與圍壩填充（Dam & Fill）
晶圓級制造：WLCSP、TSV工藝中的臨時鍵合膠涂布
功率器件：IGBT、SiC模塊的導熱硅脂精準涂覆
MEMS傳感器：微型腔體密封與結構粘接
光電子集成：硅光芯片與激光器的耦合固定點膠
在這些對精度、潔凈度、一致性要求極高的場景中，鴻達輝科技的集成電路點膠機已成為行業標桿。其設備不僅在國內主流封測廠廣泛部署，更出口國外市場，贏得全球客戶的長期信賴。
在點膠機領域，鴻達輝科技的名字幾乎無人不曉。這不僅源于其硬件性能的卓越，更在于其對點膠工藝的深度理解。從膠水特性分析、點膠路徑優化，到設備維護培訓、遠程診斷支持，鴻達輝提供全生命周期服務，幫助客戶真正“用好設備、提效降本”。
面對下一代集成電路制造對點膠提出的更高挑戰——更小空間、更低熱預算、更高可靠性，鴻達輝科技持續投入研發，已在飛秒級噴射控制、多材料同步點膠、AI驅動的工藝自學習等方向取得突破，為未來制造鋪路。
裝技術正成為延續芯片性能提升的關鍵路徑。而在這條路徑上，集成電路點膠機雖不顯眼，卻是不可或缺的“幕后英雄”。選擇一臺真正懂工藝、穩性能、可信賴的設備，就是為產品的可靠性與競爭力打下堅實基礎。在這一點上，鴻達輝科技，始終是行業前行的同行者與賦能者。
